燃料電池雙極板 接觸電阻測試儀實操與數據分析
燃料電池雙極板作為電堆關鍵部件，其接觸電阻直接影響電堆能量損耗與輸出效率，是氫能產業質量控制的關鍵指標。本文結合**GB/T 20042.6-2024**標準，以**FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀**為關鍵，從標準依據、工作原理、測試物料、實操流程、選型區別、故障排查及行業應用七大維度，系統講解接觸電阻測試與數據分析方法，為氫能檢測提供合規參考。
一、測試標準依據
雙極板接觸電阻測試應該嚴格遵循國標與行業規范，關鍵標準包括：
- **GB/T 20042.6-2024《質子交換膜燃料電池 第6部分：雙極板特性測試方法》**：明確接觸電阻、垂直電阻率、水平方阻的測試流程、樣品規格與數據判定要求，規定測試壓力0.1-2.0MPa、電流密度40mA/cm2的基準參數。
- **T/CASME1929-2025《復合石墨雙極板性能測試方法》**：補充復合極板各向異性導電性能的測試細則。
- **ASTM B193-20**：規范導電材料體積電阻率測試方法，適配合極板基材性能評估。

FT-541SJB系列儀器完全契合上述標準要求，支持四探針方阻與四端法接觸電阻同步測試，數據可直接對標國標判定閾值。

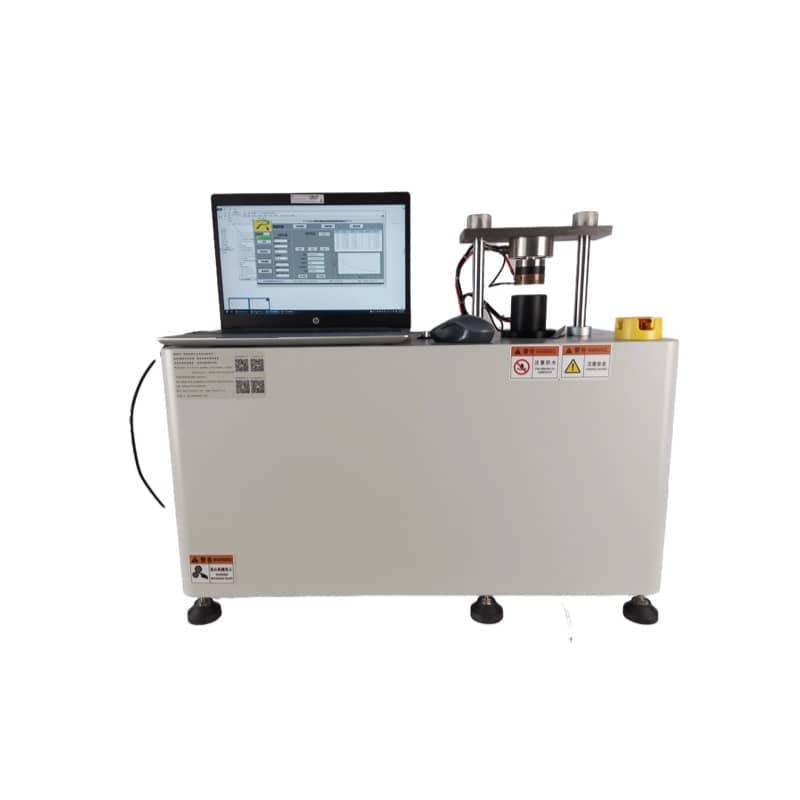

                                                           FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀實拍圖

二、工作原理

接觸電阻測試采用**四端法（四線法）**，水平方阻測試采用**四探針法**，雙模式結合消除引線電阻與接觸干擾，保障低阻測試精度。
1. **接觸電阻測試原理**：伺服電缸驅動鍍金銅電極（5cm×5cm標準規格），將雙極板與炭紙（模擬氣體擴散層GDL）緊密夾持，施加梯度壓力（0-4MPa）；儀器輸出恒定電流（100μA-10A可調），采集電極間電壓降，通過R=V/I計算總電阻，扣除炭紙與電極本體電阻后，得到雙極板-炭紙界面接觸電阻。
2. **水平方阻測試原理**：四探針垂直壓覆雙極板表面，探針間距1mm，通過恒流源與電壓采集模塊，按公式ρ=2πs·(V/I)計算材料本體電阻率，再轉換為方塊電阻（Ω/□），評估極板平面導電均勻性。
3. **儀器關鍵設計**：FT-541SJB采用測量均衡壓力傳感器（精度0.5級）、1μΩ級電阻分辨率與伺服閉環加壓系統，支持“壓力-電阻”曲線自動擬合，滿足國標連續加壓測試要求。
三、適配測試物料
FT-541SJB系列儀器適配合金電池全品類雙極板及配套導電材料，覆蓋氫能主流應用場景：
- **金屬雙極板**：316L不銹鋼、鈦合金、鋁合金基材及表面涂層（鍍金、石墨基、碳膜）極板，重點測試涂層界面接觸電阻與基材方阻。
- **復合石墨雙極板**：模壓石墨、碳塑復合、碳纖維增強石墨極板，檢測平面/垂直各向異性電阻率與接觸穩定性。
- **炭紙/碳?xì)?*：氣體擴散層（GDL）基材，評估其與雙極板的適配性及本體電阻率。
- **其他導電部件**：燃料電池集流板、導電連接片、電極氈等低阻材料的方阻與接觸電阻檢測。
四、標準化實操流程（FT-541SJB）
（一）測試前準備
1. **儀器校準**：開機預熱30min，使用標準電阻器（精度0.01%）校準電阻通道，誤差控制在±0.3%內；檢查鍍金電極無氧化、劃痕，四探針無彎曲變形。
2. **樣品預處理**：取5片待測雙極板（有效樣品≥3片），用無塵布蘸無水乙醇清潔表面油污、雜質，避免損傷涂層；置于25℃±1℃、濕度50%±5%環境恒溫24h，消除溫濕度影響。
3. **環境設置**：在屏蔽電磁干擾的實驗室操作，避免強電場、振動干擾；準備國標約定規格炭紙（5cm×5cm），每次測試更換新炭紙。
（二）樣品安裝與參數設置
1. **接觸電阻測試組裝**：將下鍍金電極置于載臺，鋪放炭紙→雙極板樣品→二層炭紙→上鍍金電極，確保疊層對齊、無偏移，模擬電堆實際裝配狀態。
2. **方阻測試組裝**：更換四探針夾具，將雙極板平放在絕緣載臺，調整探針高度至輕壓樣品表面（壓力10-50g），固定探針間距1mm。
3. **參數配置（按GB/T 20042.6-2024）**：

  - 電流：接觸電阻選100mA，方阻選10mA（低導電材料可調至1mA）；
  - 壓力范圍：0-2MPa，步長0.1MPa，終止條件：連續兩次電阻變化率≤5%；
  - 數據采集：每壓力點穩定3s后記錄，同步采集電阻、壓力、厚度、溫度數據。
（三）啟動測試與數據記錄
1. 啟動儀器，伺服電缸自動加壓，實時顯示壓力-電阻曲線、方阻數值及溫度變化。
2. 測試結束后，儀器自動保存數據，生成原始數據表、變化趨勢圖及統計報告（含大值、小值、平均值）。
3. 更換樣品重復測試，每組至少3次有效試驗，剔除異常數據后取均值。
（四）數據分析與判定
1. **接觸電阻分析**：提取1.5MPa（國標基準壓力）下的接觸電阻值，金屬涂層極板合格閾值≤10mΩ·cm2，復合石墨極板≤20mΩ·cm2；電阻隨壓力變大趨于穩定，無突變則界面接觸良好。
2. **方阻分析**：水平方阻均勻性偏差≤5%為合格，反映極板導電一致性；垂直電阻率（新增國標項目）需≤0.01Ω·cm，保障電流垂直傳輸效率。
3. **異常數據處理**：數據離散度大時，檢查樣品表面清潔度、炭紙一致性或電極平整度；曲線突變多為樣品劃痕、涂層脫落或裝配偏移。
五、儀器選型區別
FT-541SJB系列分**自動型（FT-541SJB）**與**經濟型（FT-361SJB）**，適配合不同場景需求，關鍵差異如下：
- **FT-541SJB（自動高配版）**：伺服電缸自動加壓（0-4MPa）、PC軟件智能分析、四探針/四端法雙模式一鍵切換、數據自動報表導出；適合企業質檢、合作機構檢測與高校科研，批量測試運轉順暢、數據可追溯。
- **FT-361SJB（經濟型）**：手動加壓、液晶顯示、基礎數據存儲；功能精簡、操作簡便、高性價比；適合中小規模企業研發試制、小批量抽檢。
選型關鍵參考：**測試批量、精度要求、數據追溯需求**，批量質檢優先自動型，研發試制可選經濟型。
六、常見故障與排查方法
1. **電阻數據波動大、重復性差**

  - 原因：樣品表面不潔、炭紙批次差異、電極氧化、壓力不穩定；
  - 排查：清潔樣品、更換同規格新炭紙、拋光鍍金電極、校準壓力傳感器。
2. **接觸電阻數值偏高**
  - 原因：涂層脫落/劃痕、裝配偏移、壓力不足、電流設置不合理；
  - 排查：檢查樣品外觀、重新對齊疊層、優化測試壓力、按材料導電性調整電流。
3. **四探針方阻無數據/異常高**

  - 原因：探針彎曲、接觸不良、樣品絕緣層未去除、探針間距偏移；
  - 排查：校正探針、清潔探針與樣品表面、去除絕緣層、校準探針間距至1mm。
4. **儀器無法加壓/壓力顯示異常**

  - 原因：伺服電機故障、壓力傳感器校準失效、機械結構卡頓；
  - 排查：重啟儀器、重新校準壓力、清理機械導軌異物，聯系售后維護。
七、應用行業場景
FT-541SJB系列儀器聚焦氫能產業鏈，覆蓋**燃料電池制造、新能源汽車、氫能儲能、高校科研**五大關鍵領域：
- **燃料電池電堆生產**：金屬/復合石墨雙極板出廠全檢，保障電堆裝配一致性與發電效率。
- **新能源汽車氫能動力**：整車廠配套雙極板入廠抽檢，篩選低接觸電阻極板，降低電堆能耗。
- **氫能儲能與分布式發電**：儲能電站燃料電池部件檢測，適配合長周期穩定運行需求。
- **高校與科研院所**：新材料研發（如新型涂層、復合極板）、工藝改良（涂層厚度、表面處理）的性能評估。
- **合作機構**：提供雙極板接觸電阻、方阻合規檢測服務，出具國標認可報告。
總結與引導
燃料電池雙極板接觸電阻測試是氫能產業質量管控的關鍵環節，嚴格遵循GB/T 20042.6-2024標準、規范實操流程、誤差可控?cái)?shù)據分析，是保障電堆性能的關鍵。**FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀**以誤差可控、自動化、合規性優勢，適配合雙極板全品類測試需求，助力企業把控產品質量、優化生產工藝。
如需進一步了解FT-541SJB系列儀器具體參數、實操教程、樣品測試指導，可咨詢行業深耕技術團隊，獲取定制化雙極板接觸電阻測試解決方案，助力企業完成合規質控，優化氫能材料檢測管控效率。
