在電子材料、半導體、薄膜導電行業，方塊電阻、體積電阻率是評估材料導電性能的關鍵指標，直接影響產品導通效果、電磁屏蔽能力與使用周期。隨著輕薄鍍膜、導電薄膜、芯片基材的普及，方阻檢測逐漸走向標準化、自動化，全自動四探針測試儀成為實驗室研發與產線品控的常規設備。本文圍繞檢測標準、設備原理、適配物料、標準化測試流程、選型區別、故障排查及應用行業展開講解，自然結合 FT-3110 系列全自動四探針測試儀。
一、檢測標準：統一規范，奠定試驗基礎
導電薄膜與板材方阻測試，需要遵循多類通用標準作為試驗依據，常用制式規范包含 GB/T 15519《導電玻璃方塊電阻測試方法》、GB/T 22476《柔性薄膜電阻率測定》、ASTM F398《四探針法半導體材料電阻測試》、SJ/T 10716《薄膜方阻檢測規范》等。
標準統一約定探針間距、測試電流、環境溫濕度、樣品放置要求、數據換算公式，規避操作差異帶來的試驗偏差。針對薄層鍍膜、透明導電膜、半導體基材等不同材質，標準還區分了方塊電阻、面電阻、體積電阻率的計算邏輯，保障數據互通與比對價值。

FT-3110 系列全自動四探針測試儀，整體程序邏輯與參數設置貼合通用標準要求，試驗流程制式化，滿足企業來料檢驗、出廠檢測、研發試驗的合規需求。

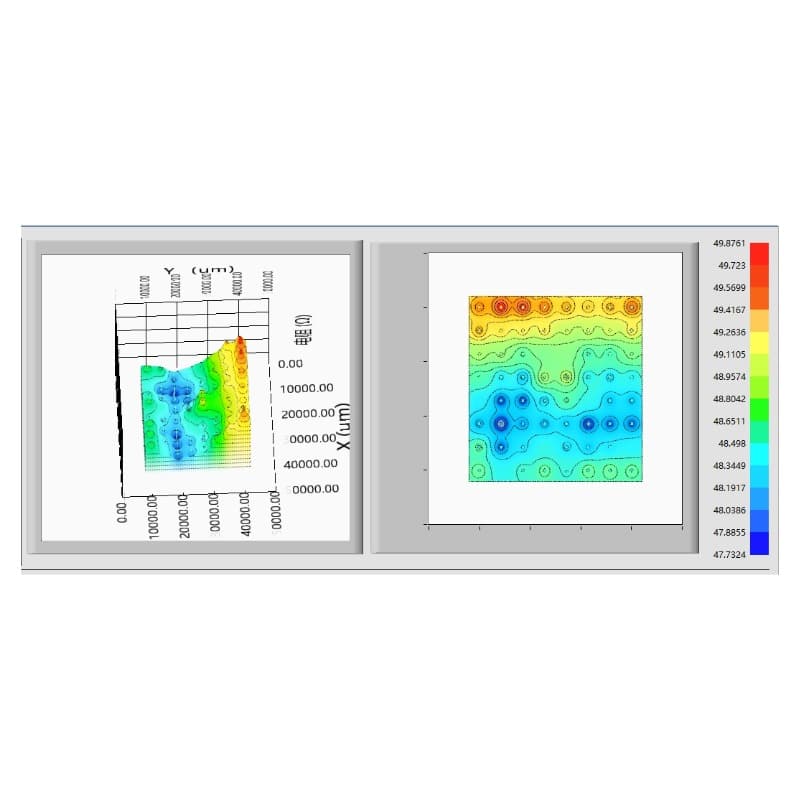

                                                              FT-3110系列全自動四探針測試儀報表圖譜

二、設備工作原理：四探針結構，弱化接觸干擾

全自動四探針測試儀采用四線檢測結構，也是目前行業適配度較高的電阻測試方案。設備排布四根等距金屬探針，外側兩根探針負責輸出恒定微弱電流，內側兩根探針采集材料表面電壓信號，依托電壓、電流數值，結合探針間距與樣品厚度，自動核算方塊電阻、面電阻及體積電阻率。
區別于傳統二電極檢測方式，四探針結構可以合理弱化電極接觸電阻、表面接觸不良帶來的數值波動，適配低阻、高阻、薄層材料的多范圍檢測。
FT-3110 系列搭載程控恒流源與高靈敏信號采集模塊，運行平穩，信號采集測量均衡，可自動切換電流檔位、量程模式，適配寬區間電阻測試，減少人工參數調整步驟，運轉順暢優化檢測效率。
三、適配測試物料：多品類覆蓋，適配導電基材
四探針測試方式適配片狀、薄膜、塊狀、涂層類導電物料，多維度覆蓋電子制造與新材料領域：
透明導電薄膜：ITO 薄膜、FTO 鍍膜、銀納米線薄膜、石墨烯導電膜、PET 導電膜；
半導體基材：硅片、鍺片、半導體晶圓、摻雜基底材料；
金屬及涂層材料：金屬薄板、導電涂層、導電油墨固化層、鍍銅鍍銀薄層；
復合導電材料：導電硅膠、碳系板材、屏蔽薄膜、柔性電路基材。
FT-3110 支持薄膜、薄片、硬質板材多形態樣品放置，可自由調整測試量程，適配多種電阻率區間物料檢測。
四、方阻標準化測試流程：規范步驟，保障數據穩定
依托行業通用規范，結合 FT-3110 設備操作邏輯，標準化方阻檢測流程清晰易懂，適合長期重復性作業。
樣品預處理：清理樣品表面灰塵、油污與雜質，保持板面平整潔凈，避免表層異物影響探針接觸；將樣品放置在恒溫環境靜置，穩定材料電學特性。
設備開機校準：啟動 FT-3110 系列儀器，完成基線歸零、量程自檢、探針狀態檢測，確認設備信號采集正常。
樣品放置定位：將待測材料平整放置于絕緣測試臺面，避開邊緣、折痕、涂層破損區域，選取平整均勻的中間區域作為測試點位。
自動加壓檢測：設備探針自動勻速下落，輕柔接觸樣品表層，系統輸出恒定電流并采集電壓信號，自動完成單次方阻測算。
多點取樣記錄：同一樣品選取 3 至 5 個不同點位重復測試，核算平均值與波動范圍，降低局部材質不均造成的誤差。

數據儲存導出：測試數據自動儲存，可一鍵生成試驗記錄與報表，方便批次追溯與數據留存。

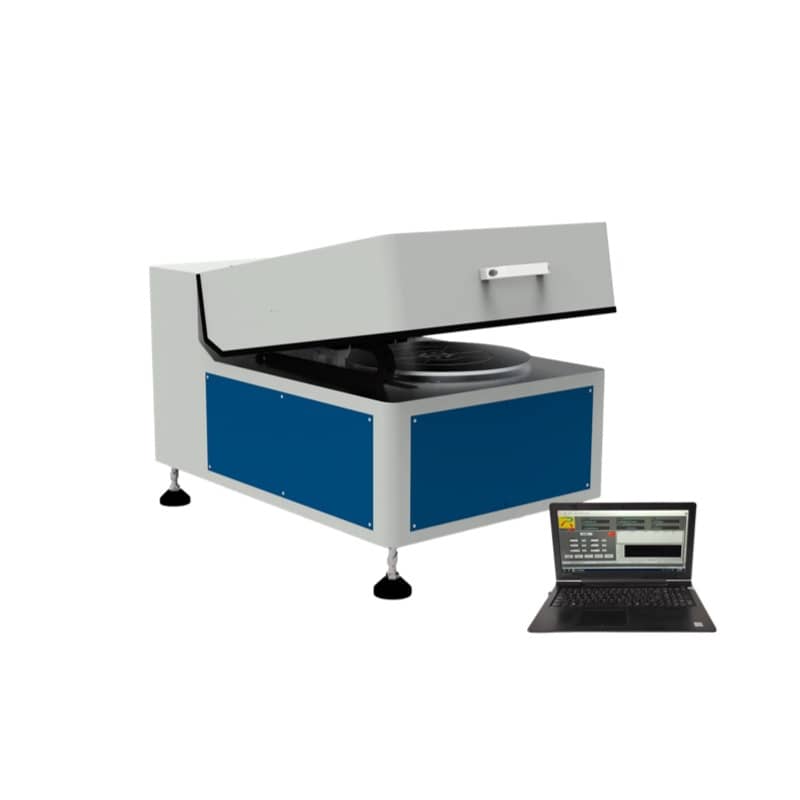

                                                 FT-3110系列全自動四探針測試儀實物圖

五、設備選型區別：按需匹配工況需求

市面四探針設備分為手動款、半自動款與全自動款式，選型應該結合檢測頻次、物料類型、管控要求合理篩選。
手動四探針設備依賴人工下壓探針，接觸力度不易把控，數值波動偏大，僅適合低頻粗略試驗；
半自動機型需要人工切換量程、調整參數，適合中小型實驗室常規使用；
FT-3110 系列全自動四探針測試儀，采用電動自動升降探針、智能量程切換、多點自動檢測功能，無需人工反復調試，測試一致性表現穩定，適配產線批量質檢、第三方合作機構檢測、新材料研發等高要求場景，款式豐富，可按需選型參考。
六、常見故障與日常排查：減少試驗偏差
長期連續使用過程中，受環境粉塵、樣品殘留、耗材損耗影響，容易出現小范圍異常，簡單維護即可優化使用狀態。
數據波動偏大：多為探針沾染污漬、樣品表面不潔、放置不平整導致，定期清潔探針頭部、規范樣品預處理流程即可調整；
探針升降卡頓：檢查傳動部件是否存在雜物堆積，定時做好清潔養護，保障設備運行平穩；
量程識別異常：重啟設備重新自檢，核對測試模式與物料類型匹配度，規避參數設置錯誤；
數值無變化或無信號：檢查線路連接與探針損耗情況，及時更換老化探針配件，維持采集穩定。
FT-3110 結構布局合理，日常養護簡單，可穩步延長設備使用周期。
七、應用行業：多領域落地，完善導電性能管控
全自動四探針測試儀多品類應用于電子信息、光伏光電、半導體、新材料、涂裝等領域。光電企業用于導電玻璃、光學鍍膜方阻篩查；半導體行業完成晶圓與基底材料電學性能檢測；柔性電子、薄膜廠商管控導電薄膜批次穩定性；涂料與油墨企業檢測導電涂層固化后的電阻參數；科研單位用于新型導電材料、復合基材的研發試驗。
合規的方阻檢測手段，可優化產品生產工藝，減少不良品流出，助力行業品質體系完善。
總結與引導
綜合來看，全自動四探針測試儀依托成熟的四線法原理，搭配標準化操作流程，是導電薄膜、半導體、涂層材料方阻檢測的合適之選。嚴格遵循國標與通用測試規范，統一操作步驟與環境條件，能夠穩妥保障試驗數據的可比性與參考價值。
FT-3110 系列全自動四探針測試儀貼合市面通用測試標準，自動化運行設計簡化操作流程，量程覆蓋范圍廣，測試數據穩定，適配薄膜、板材、半導體等多種物料檢測。
如果需要了解設備詳細參數、操作教程、定制化測試方案，可對接行業深耕技術團隊，獲取完善的電學性能檢測配套方案，助力企業精細化完成導電材料品質管控。
