新能源鋁鋼構件焊接 接觸電阻測試符合 DVS 2929-1-2014
發布時間： 2026-05-23 09:14:43 點擊： 13
新能源鋁鋼構件焊接 接觸電阻測試符合 DVS 2929-1-2014
在新能源汽車車身、電池包、電驅動系統等結構中，鋁與鋼混合材料的焊接連接大量使用。過渡電阻（躍遷電阻）是判斷焊接界面結合狀態、接觸穩定性與電流傳導一致性的關鍵指標。按照 DVS 2929-1-2014 標準開展接觸電阻與過渡電阻測試，已經成為鋁鋼復合構件質量管控的重要環節。

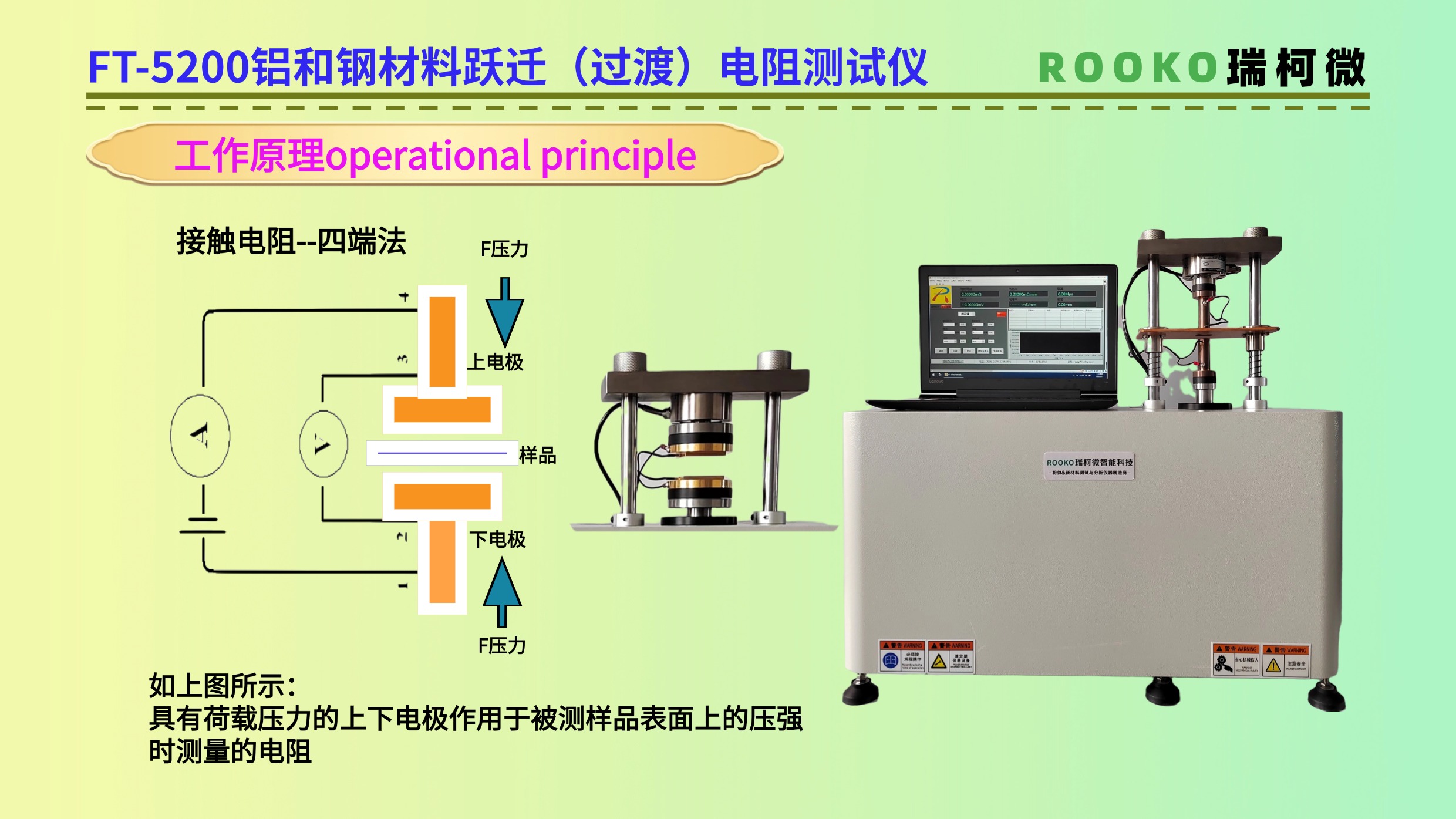

瑞柯微 FT-5200 鋁和鋼材料躍遷電阻測試儀，嚴格按照 BS EN ISO 18594 與 DVS 2929-1-2014 標準設計，可對單板或重疊鋁、鋼材料開展過渡電阻測量，無論是否帶有表面處理或涂層，都能穩定獲取數據。儀器采用四端測量法，可自動輸出正負電流并完成電壓測量，減少熱電勢影響，讓結果更接近真實界面電阻狀態。
設備測試電流可設置為 10A，至 100μA 仍可穩定采集，搭配高精度電壓采集模塊，分辨率可達 0.1μV，電阻分辨率 0.01μΩ，能夠識別微小的接觸差異。儀器采用步進電機驅動，自動加壓，壓力可達 1000kg（10KN），電極采用 CuCrZr 鉻鋯銅材質，可根據材料類型選配直徑 16mm 鋼用電極或直徑 20mm 鋁用電極，滿足標準對電極尺寸與壓力的要求。
在新能源鋁鋼混合車身生產中，通過 FT-5200 對焊點、搭接面、轉接件進行過渡電阻檢測，可識別虛焊、脫焊、界面氧化、鍍層不良、壓力不足等問題，降低車身電阻過大導致的發熱等隱患。儀器一體式結構、操作流程簡潔，適合產線抽檢與實驗室研發使用。
符合 DVS 2929-1-2014 的接觸電阻測試，能夠?yàn)殇X鋼焊接質量提供量化依據。瑞柯微 FT-5200 以標準設計、高精度采集與自動化運行，成為新能源車身、電池結構、電連接構件焊接質量評定的常用儀器。
在新能源汽車車身、電池包、電驅動系統等結構中，鋁與鋼混合材料的焊接連接大量使用。過渡電阻（躍遷電阻）是判斷焊接界面結合狀態、接觸穩定性與電流傳導一致性的關鍵指標。按照 DVS 2929-1-2014 標準開展接觸電阻與過渡電阻測試，已經成為鋁鋼復合構件質量管控的重要環節。
瑞柯微 FT-5200 鋁和鋼材料躍遷電阻測試儀，嚴格按照 BS EN ISO 18594 與 DVS 2929-1-2014 標準設計，可對單板或重疊鋁、鋼材料開展過渡電阻測量，無論是否帶有表面處理或涂層，都能穩定獲取數據。儀器采用四端測量法，可自動輸出正負電流并完成電壓測量，減少熱電勢影響，讓結果更接近真實界面電阻狀態。
設備測試電流可設置為 10A，至 100μA 仍可穩定采集，搭配高精度電壓采集模塊，分辨率可達 0.1μV，電阻分辨率 0.01μΩ，能夠識別微小的接觸差異。儀器采用步進電機驅動，自動加壓，壓力可達 1000kg（10KN），電極采用 CuCrZr 鉻鋯銅材質，可根據材料類型選配直徑 16mm 鋼用電極或直徑 20mm 鋁用電極，滿足標準對電極尺寸與壓力的要求。
測試過程中，儀器會分別測量總電阻、設置電阻，通過自動計算得出過渡電阻，同時可分離接觸電阻與體積電阻，滿足標準對各項電阻參數的定義與計算要求。電極軸偏心距控制在 0.1mm 以內，電流引入電極與樣品接觸電極間距大于 15mm，結構設計完全貼合 DVS 2929-1-2014 的測試條件，確保數據具備一致性與可比性。
在新能源鋁鋼混合車身生產中，通過 FT-5200 對焊點、搭接面、轉接件進行過渡電阻檢測，可識別虛焊、脫焊、界面氧化、鍍層不良、壓力不足等問題，降低車身電阻過大導致的發熱等隱患。儀器一體式結構、操作流程簡潔，適合產線抽檢與實驗室研發使用。
符合 DVS 2929-1-2014 的接觸電阻測試，能夠?yàn)殇X鋼焊接質量提供量化依據。瑞柯微 FT-5200 以標準設計、高精度采集與自動化運行，成為新能源車身、電池結構、電連接構件焊接質量評定的常用儀器。
